Projecteur Vitascope LK601
Projecteur de cinéma en bois qui fonctionne : on tourne la manivelle, une dynamo allume la lampe et un extrait de Chaplin défile au mur. Sans pile.
4,0/5 · notre avisIdée cadeau- Intermédiaireniveau
- 5 hde montage
- 183pièces
- 23 × 13,3 × 25,5 cmune fois monté
Prix Amazon.fr · Détails
Voir le prix sur Amazon— Projecteur Vitascope LK601, ouvre Amazon.fr dans un nouvel ongletLes prix et la disponibilité des produits sont exacts à la date et à l’heure indiquées et peuvent changer à tout moment.
Montage sans colle : les pièces s’emboîtent.
Le modèle
Ce que fait ce modèle

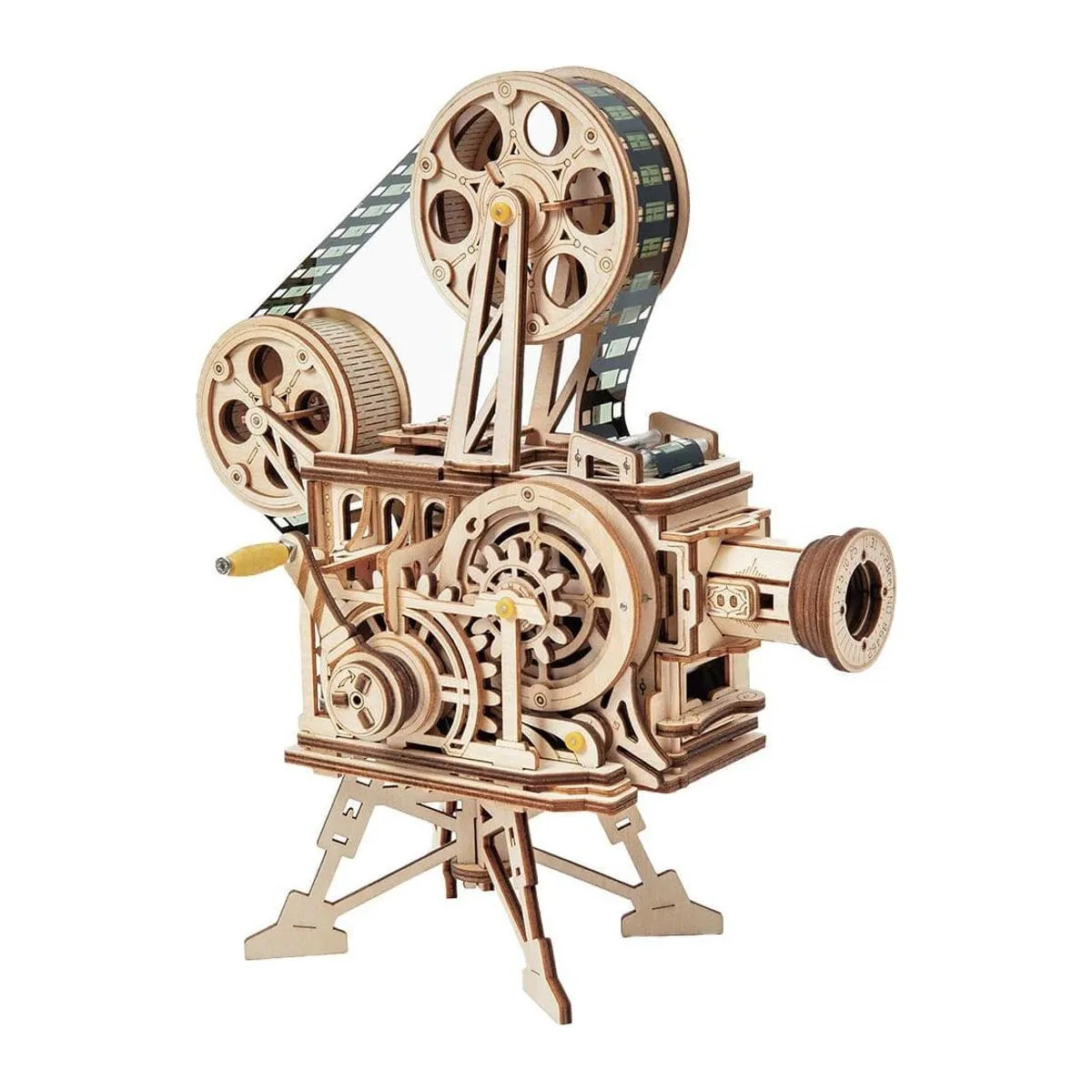

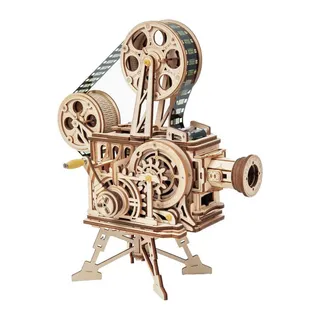

Deux grandes bobines, une courroie, un boîtier à manivelle, un objectif pointé vers le mur et un trépied : le Vitascope a la silhouette des projecteurs des tout débuts du cinéma. Monté, il mesure 23 × 13,3 × 25,5 cm, et il ne se contente pas de faire joli sur l’étagère.
On éteint la lumière, on tourne la manivelle, et Charlie Chaplin s’agite au mur. La manivelle actionne une petite génératrice qui allume la lampe, sans pile, pendant que le film avance image par image : 58 images tirées des Temps modernes. L’objectif se règle, une trappe au milieu du boîtier donne accès au mécanisme et au film, et la description Amazon conseille une pièce sombre et un écran blanc à une trentaine de centimètres.
C’est l’un des kits les plus exigeants de la gamme : 183 pièces selon le fabricant (154 selon la fiche Amazon), 5 heures annoncées et 5 étoiles de difficulté sur 5, à partir de 14 ans. Pas de colle. Un grand-père qui l’a monté avec son petit-fils de 12 ans compte plutôt entre six et huit heures de montage à deux, en prenant son temps.
En bref
Quatre bonnes raisons
Projecteur fonctionnel : un vrai film défile et s’affiche au mur.
Lampe alimentée par une génératrice à manivelle, sans pile.
Bande de 58 images des Temps modernes de Chaplin fournie.
Objectif réglable et trappe d’accès pour changer le film.
Le verdict
Projecteur Vitascope LK601 : notre avis
Oui pour un cinéphile, un curieux de technique ou un monteur qui a déjà un ou deux kits derrière lui : il fonctionne vraiment et on comprend comment. Non pour un tout premier kit en solo, ni pour qui attend une projection lumineuse en plein jour.
Note de la rédaction, d’après les notices, les fabricants et les avis d’acheteurs. Comment nous notons
Les cinq critères
- Rendu une fois monté4/5
Bel objet d’époque, et un vrai film au mur dans le noir.
- Plaisir de montage3/5
Exigeant : passages difficiles et film délicat à placer.
- Clarté de la notice4/5
Livret avec FAQ, PDF et page de dépannage officiels ; en anglais.
- Fiabilité du mécanisme4/5
Fonctionne selon la grande majorité ; image parfois jugée faible.
- Facilité à offrir5/5
Sans pile ni accessoire, effet garanti le soir de la première séance.
On aime
- Projette un vrai extrait de Chaplin
- Lampe à manivelle, sans pile
- Page de dépannage officielle très complète
On aime moins
- Difficulté maximale (5/5) selon le fabricant
- Projection à faire dans le noir
- Notice en anglais
À qui il convient
- Cinéphile ou amateur d’objets anciens, pour une pièce qui raconte l’histoire du cinéma.
- Curieux de technique qui veut comprendre comment une image fixe devient mouvement.
- Grand-parent et petit-enfant, pour un montage à deux sur deux ou trois séances.
À savoir avant de se lancer
- Difficulté maximale selon le fabricant : 5 étoiles sur 5.
- Projection à faire dans une pièce sombre, près d’un mur ou d’un écran blanc.
- Image jugée faible par un acheteur français, même dans le noir.
- Notice en anglais, livret illustré.
Ce que disent les acheteurs
Projecteur Vitascope LK601 : les avis en résumé
Les acheteurs sont enthousiastes : l’objet est beau, bien fini, et surtout il marche. Plusieurs racontent un cadeau très réussi. Le montage divise un peu, avec quelques passages délicats, et la fragilité de certaines pièces est signalée.
Ce qu’ils apprécient
- Il fonctionne vraimentUn acheteur français s’est régalé à comprendre comment un mouvement mécanique et un éclair de lumière projettent un film ; un Allemand, dont c’était le premier kit, confirme que le film défile.
- Un montage à deux générationsUn grand-père l’a monté avec son petit-fils de 12 ans et y voit une vraie leçon sur les débuts du cinéma.
- Un cadeau qui toucheUne acheteuse l’a offert à un ingénieur de 95 ans en maison de retraite, ravi, qui l’a monté en trois heures environ.
Ce qui revient en réserve
- Une lampe un peu faibleUn acheteur français trouve l’image faiblarde même dans le noir complet, sur un mur blanc.
- Des passages délicatsPlusieurs signalent des étapes plus faciles à quatre mains ; un acheteur suédois a eu du mal à placer la bobine.
- Des schémas petitsUn acheteur italien aurait aimé des illustrations plus grandes pour les étapes complexes.
Ce qu’il faut en retenir
La plupart des blocages ont une réponse officielle : les axes en acier sont lâches aux étapes 2 et 3 et se fixent plus tard (un bout de ruban adhésif les tient en attendant), la manivelle ne se bloque qu’après l’étape 10. Si la lampe ne s’allume pas, vérifier que l’engrenage de la génératrice tourne et que les pièces A17 et A18 sont en place ; si le film n’avance pas, que les ergots de l’étape 3 entrent dans ses perforations. Pour une image plus lumineuse et nette : pièce la plus sombre possible, projecteur au plus près du mur, mise au point par l’avant de l’objectif. Un acheteur conseille aussi de pousser les pièces hors de la planche par l’arrière, pour que d’éventuelles marques restent invisibles.
Synthèse reformulée des avis publiés sur la fiche Amazon.fr du modèle et, le cas échéant, sur le site du fabricant.
Notice et montage
Projecteur Vitascope LK601 : notice et étapes de montage
Livret illustré de 16 pages : liste des pièces, FAQ problème-cause-solution, seize étapes dessinées avec pièces numérotées, gabarits à l’échelle 1:1 pour les axes, pictogrammes et QR codes vers des vidéos pour les passages complexes, puis un schéma de projection.
En anglais, surtout en schémas.
5 h annoncées par le fabricant pour 183 pièces. Une estimation : gardez de la marge, surtout pour un premier kit.
Le montage, phase par phase
- Mécanisme centralLes neuf premières étapes montent le cœur du projecteur : engrenages, axes en acier mesurés sur les gabarits 1:1 et manivelle.
- Trépied et boîtierOn monte le pied, puis la lampe, l’objectif et le carter qui habille le mécanisme.
- Bobines et filmLes bobines s’assemblent, on détache la bande de film et on retire sa protection avant de l’enrouler et de la placer.
- Première séanceDans le noir, face au mur, on tourne la manivelle régulièrement et on règle la netteté.
Les pièges de ce modèle
- Film à l’envers : l’image sort inversée, vérifier le sens de la bande avant de fermer, selon l’aide officielle.
- Zone noire au milieu de l’image : l’axe P6 dépasse de sa bague, l’enfoncer à fond.
- Film qui n’avance pas : les ergots de l’étape 3 doivent entrer dans les perforations, et l’axe P5 doit être présent.
- Ne pas regarder directement dans l’objectif quand la lampe est allumée, rappelle la notice.
À avoir sous la main
- Un petit rouleau de ruban adhésif, pour tenir les axes provisoirement
- Une bougie ou un bâton de cire, pour les engrenages
- Du papier de verre fin
- Des brucelles, pour les petites pièces
- Une colle forte en secours, si une pièce casse
Idée cadeau
L’offrir, et viser juste
Pour le cinéphile ou le bricoleur curieux : quelques soirées de montage, puis la lumière qu’on éteint et Chaplin qui s’anime au mur à la force du poignet.
À glisser dans le paquet
- Un petit rouleau de ruban adhésif
- Une bougie ordinaire, pour cirer les engrenages
Prix Amazon.fr · Détails
Voir le prix sur Amazon— Projecteur Vitascope LK601, ouvre Amazon.fr dans un nouvel ongletLes prix et la disponibilité des produits sont exacts à la date et à l’heure indiquées et peuvent changer à tout moment.
Questions fréquentes
Projecteur Vitascope LK601 : vos questions
Le Vitascope ROKR projette-t-il vraiment un film ?
Oui : une bande de 58 images des Temps modernes de Chaplin défile quand on tourne la manivelle, et l’image s’affiche au mur dans une pièce sombre.
Faut-il des piles pour le Vitascope LK601 ?
Non. La manivelle actionne une petite génératrice qui alimente la lampe.
La lumière du Vitascope ne s’allume pas, que faire ?
Tourner la manivelle en regardant si l’engrenage de la génératrice tourne, puis vérifier que la pièce A18 est bien enfoncée et que la pièce A17 est présente, selon l’aide officielle.
Combien de temps pour monter le Vitascope ?
Le fabricant annonce 5 heures ; un acheteur compte entre six et huit heures de montage à deux, un autre d’environ trois heures.
L’image est floue, comment la régler ?
Projeter dans le noir, rapprocher le projecteur du mur et ajuster la mise au point en déplaçant l’avant de l’objectif.
Fiche technique
Caractéristiques
- Marque
- ROKR (Robotime (gamme ROKR))
- Référence
- LK601
- Nombre de pièces
- 183183 pièces selon le fabricant, 154 selon la fiche Amazon.
- Dimensions assemblé
- 23 × 13,3 × 25,5 cm
- Durée de montage annoncée
- 5 hDurée annoncée par le fabricant.
- Niveau
- IntermédiaireNotre repère, d’après la durée annoncée (4 à 6 h annoncées).
- Âge recommandé
- 14 ans et plus
- Matériaux
- contreplaqué découpé au laser, lentille, axes en acier, film transparent, petite génératrice et lampe
- Mécanisme
- Manivelle qui entraîne l’avance du film par engrenages et une génératrice qui alimente la lampe ; objectif réglable
- Alimentation
- Aucune pile : génératrice actionnée par la manivelle
- Colle
- Aucune colle nécessaire
- Langue de la notice
- Anglais (livret illustré et PDF officiel)
